Како преклопити уплетени пар?

Прво, да видимо шта јеискривљен пар. Овај комуникацијски кабл се састоји од једног или више парова изолираних проводника. Проводници су укривљени заједно и прекривени пластичном плаштом. Мрежни кабл који се користи за повезивање на Интернет састоји се од четири пара проводника.

Пре него што компримујете преплетени пар, потребно је да одлучите за које сврхе ћете га користити. Постоје две главне врсте прешања конектор са твистед-паир:

•
  директна веза - за повезивање рачунара и прекидач / чвориште / рутер
•
  цросс-линк - да повежете два рачунара заједно

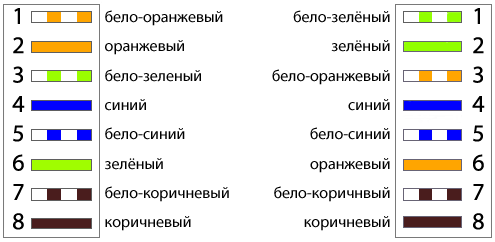

Са равном везом, оба краја укривљеног пара су крива у једном смеру, са унакрсним повезивањем у различитим правцима. Обично када сукани пар за праву линију проводници сукани пар уређени су у следећем редоследу:

•
  бело / наранџасто / наранџасто / бело / зелено / плаво / бело / плаво / зелено / бело / смеђе / смеђе


Када цроссовер линк један крај претвореног пара је компресован претходном шемом, а други према другом:

•
  бело / зелено / зелено / бело / наранџасто / плаво / бело / плаво / наранџасто / бело / смеђе / смеђе


У принципу, савремене мрежне картице могу "разумјети" и директну везу приликом повезивања два рачунара, али је боље бити сигуран.

Дакле, како да преклопите уплетени пар код куће? Да бисте то урадили, биће вам потребан сам кабл, неколико конектора РЈ-45 и посебан алат клешта за пресовање (цримпер, цримпер).

Клешта се састоје од три радна подручја, свака од њих - сопствених функција. Ручка се налази нож за сечење жица, а неки модели имају и угао који је дизајниран да уклони спољашњу изолацију са округлог кабла. У самом центру је посебан гнездо, у коме је конектор такође затегнут. У горњем делу криминала постоји област која помаже олупите вањску изолацију искривљени пар.

Дакле, да бисте компримовали преплетени пар, прво моратенежно обришите крај кабла помоћу уграђеног ножа. Затим га треба очистити око три центиметра кабла од изолације специјалним ножем. У принципу, можете га заменити обичним ножем или маказама.

После тога, треба да се разблажите, испрате ипоравнајте жице. Затим морате дистрибуирати ожичење према бојама у складу са жељеном шемом и поравнати. Након затезања поравнатих проводника, потребно је смањити своје савјете помоћу уграђеног ножа, остављајући око 1 цм тканих проводника.

Након тога, поравнати проводници се убацују уконектор РЈ-45. Одељци проводника морају доћи до краја корита. Уверите се да се кабловски плашт изађе иза реза, дизајнираног за причвршћивање, а такође се зауставља. Затим морате поново проверити да ли су проводници исправно постављени у бојама и поставите конектор у потисак док се не заустави. Након тога стисните клешта за пресовање док кабловска брава вилице не кликне на своје место.

Али се дешава да немате кримпове, већ компресоватиуплетен пар, добро, само лоше. Затим можете користити танки одвијач да бисте га стегнули. Овај метод је много тежак и мање ефикасан, али у хитној ситуацији може бити корисно. Како преклопити уплетени пар помоћу одвијача?

Као иу претходном случају, неопходно је чишћењеИзолација, проширите проводнике бојама и уметните их у конектор. После тога, држач пластичног конектора и контактни удубљења морају бити одложени тако да не протегну преко своје површине. Да бисте то урадили, притисните их преко краја одвијача. После тога, потребно је да одвојите одвијач и коначно удите контакте, тако да зуби долазе у изолацију. Морате напорно да притиснете, али пажљиво.

Проверите да ли сте правилно правилно стиснули упарени пар, можете га користити специјални уређај - тестер. Иако у неким случајевима чак ни тестер није потребан - лоша радна или не-радна мрежа и показаће да је кабл гадно или неправилно затегнут.
